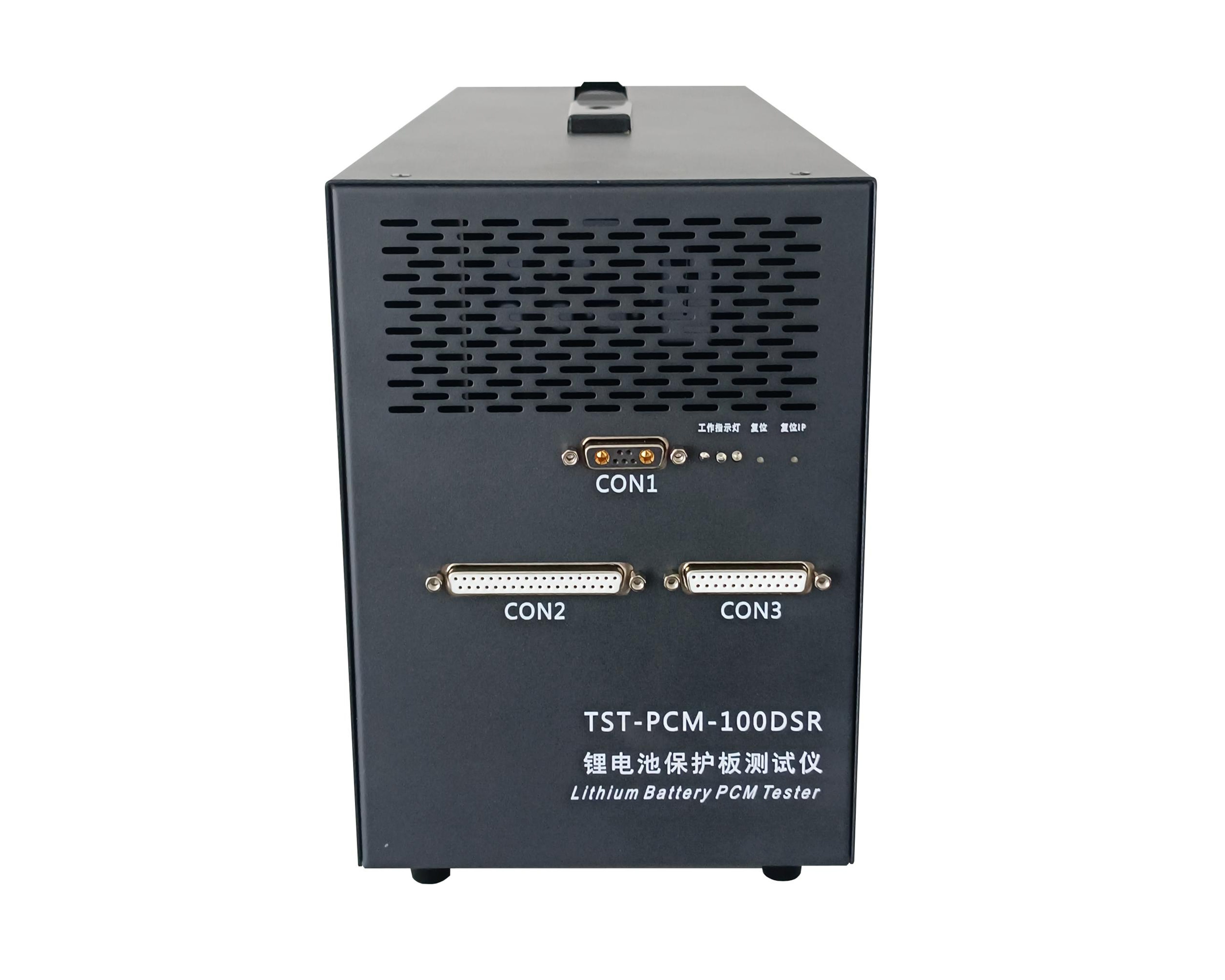

- PCM-100DSR 电池保护板测试仪
- 【简述】：
1、产品概述
电池保护板综合测试仪适用于笔记本、手机、蓝牙耳机等电池生产线中保护板基本特性和保护特性的测试，是针对 TI （BQ20Z45、BQ20Z75、BQ28Z610、BQ3050、BQ3055、BQ3060、BQ40320、BQ40Z55、BQ40Z50、BQ30Z55、BQ34Z100）、美信（MAX77985、MAX11703、MAX77961B等）、瑞萨（RAJ240045DNP、RAJ240047DNP、RAJ240071DNP等）、宏康（HY2120、HY2113、HY2122、HY2510等）以及中颖(SH366002、SH366006等)等品牌的电池组保护板方案Gas Gauge IC的参数下载、校准、测试及保护功能等一体化测试而开发的 PCM 综合测试系统。
2、产品特点
1.分辨率6位半
2.低温漂，低零漂，精度高，由7位半标准电表校准
3.支持大部分电池保护芯片的程序烧录以及参数设定
4.可外接标准电表
5.独立通道设计，可多通道并行测试
6.毫秒级响应，提高生产效率
7.内建治具管理功能
8.内建设备一键校正功能
9.可客制化测试项目
3、主要测试功能 1.GasGaugeIC资料烧录 10.回路内阻 2.DataFlash参数检查 11.充电测试 3.精度校准 12.放电测试 4.开路电压 13.各串过充电电压保护测试 5.带载电压 14.各串过放电电压保护测试 6.识别电阻 15.充电/放电过电流保护测试 7.电压/电流/温度精度 16.温度保护测试 8.耗电流测试 17.短路保护测试 9. B/I (CTRL)功能测试 - 【系列】：电池保护板测试仪
基本参数
| 项目 | 参数 | 备注 | |||
| 额定电源电压 | AC220V±10% | 可切换AC110V±10% | |||
| 额定电源频率 | 50/60Hz | ||||
| 产品尺寸 | 470*160*233 mm | 高度包含脚垫，可定制 | |||
| 工作温度 | 15~35℃ | ||||
| 工作湿度 | 0~85 %RH | 非凝结 |
技术参数
| 功能简述 | 精度指标 | 单位 | 测试范围 | ||
| 模拟单节电池电压输出 | 0.025%RD±0.4 | mV | 10~4800 | ||
| 模拟输出电压测量 | 0.01%RD±0.4 | mV | 10~5000 | ||
| 模拟单节电池电流输出 | 0.05%RD±0.3 | mA | 0~3000 | ||
| 模拟电池电流测量 | 0.05%RD±0.3 | mA | 10~3000 | ||
| 模拟NTC输出 | ±0.2 | ℃ | -27℃~120℃ | ||
| 耗电流量测 | 0.1%RD±0.02 | uA | 0.01~1000 | ||
| 环境温度量测 | ±0.5 | ℃ | -20℃~120℃ | ||
| 模拟大电流输出 | 0.5%RD | mA | 100~50000 | ||
| OCV电压量测 | 电压量测通道1 | 0.025%RD±0.4 | mV | 10~11000 | |
| 电压量测通道2 | 0.01%RD±0.4 | mV | 10~20000 | ||
| 阻值量测 | 测量通道1 | 0.5%RD | kΩ | 0.1~60 | |
| 测量通道2 | 0.5%RD | kΩ | 0.1~5000 | ||
| 直流内阻测试 | 正端 | 0.5%RD | mΩ | 1~5000 | |
| 负端 | 0.5%RD | mΩ | 1~5000 | ||
| 电流 | 0.05%RD±0.3 | mA | 10~3000 | ||
